一．集中式焊烟除尘设备的简介

在企业规模生产时，车间内由多个工位工序紧密连接，多工序混合加工，且车间内部相对工况比较复杂的情况下，比如金属焊接、激光切割、打磨作业时，大量烟尘悬浮在车间内，被吸入人体肺部会严重影响身体健康，导致慢性锰中毒，电焊工尘肺病等严重疾病。因此必须在焊接烟尘进入焊工呼吸区前把这些有害烟尘进行净化处理，集中式焊烟除尘设备可对多个不同工位同时所产生的粉尘烟气进行收集净化并达标排放，保证工业生产，保护工人健康。



二．集中式焊烟除尘设备的结构和原理

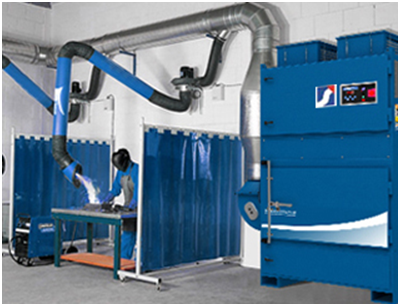

   系统集中焊烟净化吕器该设备处理风量2000-100000m3/h，可以满足各种面积的焊接车间的全面治理，一个中央系统能同时处理多个焊接工位的烟尘净化。主要净化方式是在大型综合车间、厂房的车间外安装净化系统，车间内设置引风管道，将室内烟气引至管道系统处理并排放，通过自由移动吸臂为零散焊接点净化烟气。工作原理通过风机引力作用，焊烟废气经万向吸尘臂或吸风口吸入镀锌螺旋管道再进入设备风口，设备进风口处设有阻火器，火花经阻火器即被阻留，烟尘气体进入滤芯过滤室，利用重力与上行气流，首先将粗粒粉尘直接降至灰斗，微粒烟尘被滤芯捕集在外表面，洁净气体经滤芯过滤净化后流入洁净室，在经过活性炭吸附尘去除非异味后经出风口排出。滤芯的更换和清理通过压力显示提示。清灰采用压缩空气脉冲自动清灰，使设备阻力稳定在有利于工作的水平，使设备成为长时间大量电焊作业时的高效除尘设备。



三．集中式焊烟除尘设备的特点

1、采用普通A3钢制作而成，主要部件有镀锌螺旋管道,进风口（内设阻火网）、沉降室、阻燃过滤筒、滤芯支架、洁净室、出风口（配有消声措施）、降灰抽屉（小车）、脉冲系统，高效风机等组成。

2、阻燃过滤筒采用防油防水进口滤芯，专业用于焊接烟尘的处理，对于0.5微米级颗粒具有99.999%以上的净化效率。同时具有运行阻力低，使用寿命长等特点。

3、设备结构简单，维修保养方便简捷，运行费用低；

4、设备运行阻力低，有效节约除尘系统的能耗。



四．集中式焊烟除尘设备的适用范围

适用于焊接切割粉尘净化 、抛光打磨粉尘净化、复合材料加工粉尘净化，工业油雾、机床油雾净化等。
五．移动式焊烟除尘器的技术参数

产品型号	处理风量 (m³/h)	功率 (Kw)	清灰方式	除尘器尺寸	过滤面积（㎡）	结构形式
LES-3.0KZ	2500-3500	4	脉冲清灰	1000*1000*2000	30	一体
LES-5.0KZ	4000-5500	4/5.5	脉冲清灰	1000*1000*2000	40	一体
LES-6.0KZ	5500-7000	5.5/7.5	脉冲清灰	1000*1000*2400	60	一体
LES-8.0KZ	7000-9000	11	脉冲清灰	1500*1200*2400	90	一体
LES-10KZ	9000-11000	15	脉冲清灰	1200*1800*2800	120	一体
LES-12KF	11000-13000	15	脉冲清灰	1200*1800*2500	120	分体
LES-15KF	13000-16000	18.5	脉冲清灰	1500*1800*2500	180	分体
LES-18KF	16000-18000	22	脉冲清灰	1800*2000*2500	240	分体
LES-20KF	18000-22000	30	脉冲清灰	2000*2200*2600	300	分体
注： 1.一体式结构除尘装置与风机安装于同一箱体内，分体式结构除尘装置与风机安装于不同箱体； 2.PLC脉冲控制、压差数显、变频风机可选配；
