空压机配套自洁式空气过滤器工作过程

过滤过程

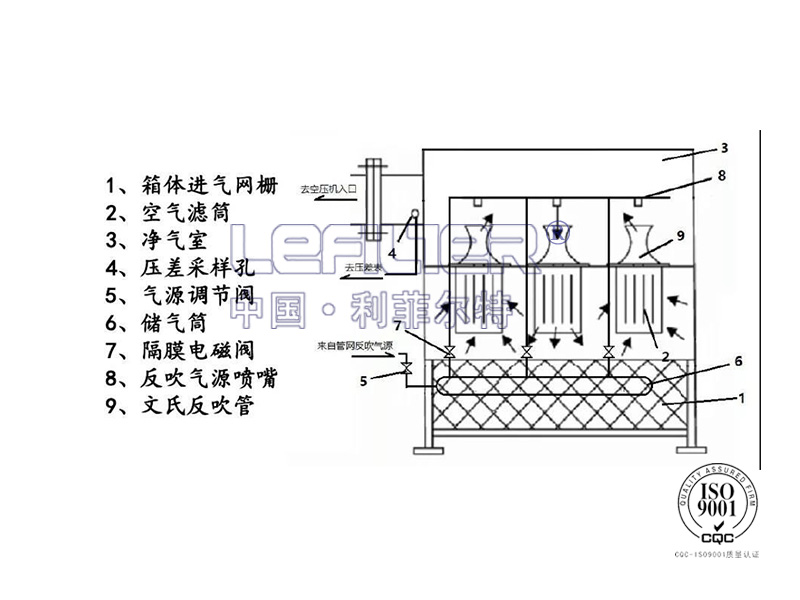

含尘空气经空气压缩机吸气作用，从一级粗过滤箱①吸入，经过高效过滤筒②，由于重力惯性、扩散、接触阻留等综合作用，尘埃被吸附在高效过滤筒上，洁净空气通过密封垫圈③进入文氏管④到净气室⑤汇合到集气口⑥再从净气出口管⑦被空压机吸入。
自洁过程： 含尘空气气经过滤后，尘埃被吸附在高效过滤筒上，由 PLC 按设定时间顺序进行反吹自洁过程， 当阻损值超过 600 帕时，由 PLC 按差压顺序控制反吹自洁过程（反吹时间为 0.1-0.2 秒）。其它高效过滤筒照常工作，尘埃被反吹自洁下来。
