自洁式空气过滤器结构

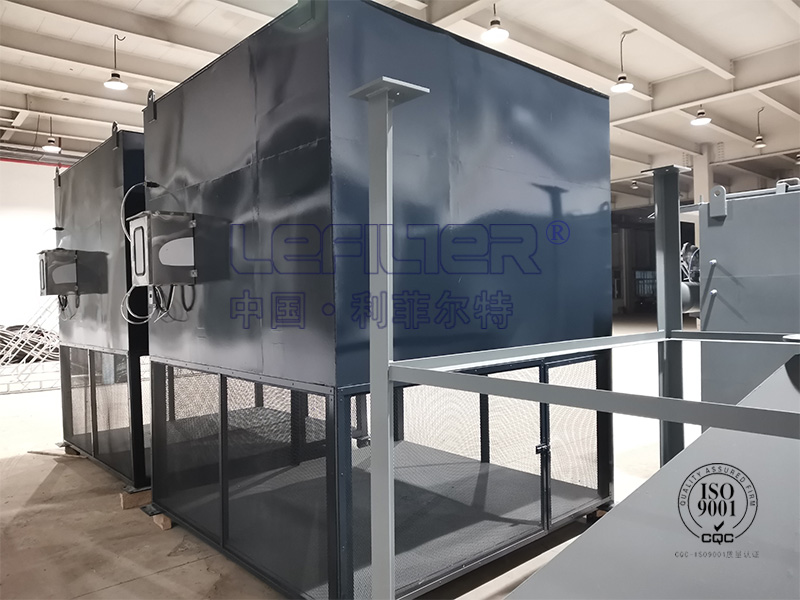

自洁式空气过滤器产品介绍

自洁式空气过滤器主要用于进气净化，除去其中的尘粒，此外，某些生产过程的排气中含有细小的污染物质这类净化，属于排气净化，由于它净化要求高，也需采用自洁式空气过滤器。自洁式空气过滤器是指空气过滤装置，一般用于洁净车间，洁净厂房，实验室及洁净室，或者用于电子机械通信设备等的防尘。

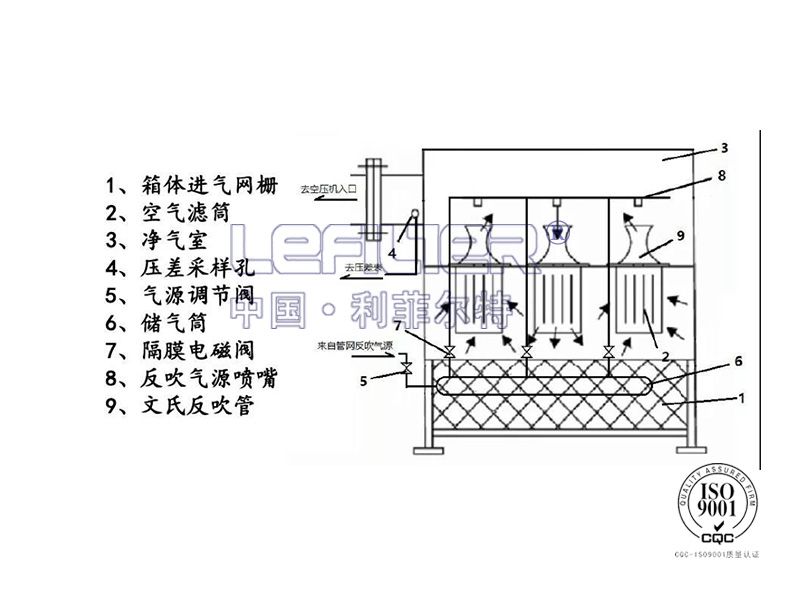

自洁式空气过滤器的结构及工作原理

自洁式空气过滤器由滤筒、净气室、脉冲自洁压缩空气配管、进气保护网、裙板、钢架以及电控仪、PLC等组成。在压缩机吸气负压的作用下，自洁式空气过滤器吸入周围环境空气，由于重力、静电、接触阻力留、惯性扩散等综合作用，空气中的灰尘沉积在过滤筒滤料的外表面，清洁空气在净气室汇合，经出气管进入压缩机。当PLC发出自洁指令，电磁阀会瞬间打开约0.1~0.2秒，送出一股脉冲气流，经喷射、反吹的作用把过滤筒外表面的积灰吹掉。这种反吹自洁过程的间断的，每次仅三到四个滤筒处于反吹自洁状态，其余更多的筒子仍在继续工作。所以自洁式空气过滤器具有在线自洁功能，保证空压机连续工作。自洁式空气过滤器的洁模式具有压差、定时、手动三种。自洁模式在控制仪上选择设定。

自洁式空气过滤器的特点

1、自洁式空气过滤器的核心部件滤筒，选用进口的滤料；

2、自洁式空气过滤器设计了进气一级粗过滤保护网，以便保护滤筒；

3、自洁式空气过滤器是电脑控制的机电一体化产品，客户只要配上管道、通上电，自洁式空气过滤器就可以正常工作；

4、自洁式空气过滤器过滤效率（计重法）高达99.99%，过滤精度（2μm） 为99.99%；

5、自洁式空气过滤器的阻力损失小；

6、在运行中若阻损异常增高，自洁式空气过滤器会发出报警信号；

7、自洁式空气过滤器自耗压缩空气量极小，仅为0.1～0.4m /min；

8、自洁式空气过滤器耗电量极小，电容量仅为100～500W；

9、占地面积小，大型自洁式空气过滤器可采用多层结构；

10、自洁式空气过滤器为积木块组装式结构，对客户的特殊要求均可满足；

11、自洁式空气过滤器结构简单，设备质量轻，质量仅为同容量布袋式空气 过滤器质量的1/3～1/2。

自洁式空气过滤器的使用说明

1、对压缩空气的要求： 压力：0.4～0.6Mpa 温度：≤40℃  压缩空气还应该是清洁、干燥、无油（净化压缩空气或氮气 ）；

2、开机前清洁过滤器净气室，将净气室内擦拭干净后，再用湿面粉团 进行沾灰；

3、定期清洗进气保护网，自洁式空气过滤器过滤器使用一段时间后，进气保护网上会沾有灰尘杂物，导致过滤阻损增加大于2000Pa时，应清洗进气保护网。应用水清洗，使用胶管冲洗进气保护网时，应避免水溅到滤筒上；

4、滤筒的清洗，为了保养和维护好过滤器，本过滤器采用压缩空气脉冲反吹方式，使滤筒清灰自洁，每次一个电磁阀动作，3 个或4 个滤筒同时反吹。自洁方式有定时、压差和手动三种方式可供选择。

5、为了防止滤筒反吹掉下来的灰尘被临近滤筒吸附上，采用了如下三个措施：

①增大滤筒间距；

② 各反吹滤筒组之间设隔板；

③ 滤筒低过滤流速。

6、滤筒的更换

为了保证过滤器可靠的工作，有效保护空气压缩机，滤筒一般工作1 年左右应该更换。

7、特别注意事项：

①严禁高效过滤筒外包装（尼龙袋）未拆开就开机，否则造成的后果由用户自负；

②将净气室内擦拭干净后，再用湿面粉团进行沾灰，分别由操作人员和检查人员确认净气室内无任何灰尘和杂物后方能开车运行；

③本空气过滤器结构设计压差为-3000pa，如果超过该压差使用将会造成设备损坏，当压差接近-2000pa时，应及时处理或更换滤筒；

④压缩空气应该是清洁、干燥、无油，否则电磁阀不能正常动作及高效过滤筒的使用寿命将大大缩短；

⑤控制仪通电后，请将控制仪内的空气开关合上。

自洁式空气过滤器的过滤技术

一、多层净化技术

让污浊的空气通过特殊过滤器，利用多孔状的过滤器能捕捉颗粒物的形式，捕获空气中的污染物。高效空气微粒（HEAP）过滤器是目前被广泛使用的一种多层净化技术。HEAP在第二次世界大战期间最初被开发用来防止核反应堆设施排出的废气中的放射性颗粒物。由于具有非常高的过滤效率，HEAP高效过滤器从那时起在工业，医疗，军事等洁净室中就已经成为一种重要的技术。HEAP高效过滤器的过滤介质由细微玻璃钎维制成，一向被认为对所有0.3微米和更大的粒子，其最低颗粒去除率高达99.95%；

二、通过电离器将带有正负电荷的离子发散到空气中

这些正/负离子可以附着于空气中的颗粒物，从而使其带有正电荷（或负电荷），进而使得颗粒物会附着到附近如墙壁或家具的表面上，或彼此附着发生沉积现象进而从空气中脱离，电离净化技术的缺点是：颗粒物实际上并未移除，只是附着于附近的表面上，人类的肺部也可能成为带电颗粒物的附着表面。其次，由于颗粒物上的电荷会随着时间的推移而丧失，使得空气中的颗粒物会再次漂浮于空气中。最后，电离器无法过滤气体和气味，而且许多电离器本身也会产生有害的副产品---臭氧。

三、臭氧净化技术

一定浓度的臭氧能够杀死微生物并消除某些气味，因此，有些厂家将臭氧发生器作为住宅用的空气净化器使用，但是，目前一些卫生健康机构（如美国国家环境保护局，加拿大卫生部等）已经发出警告，不要将臭氧用作空气净化的目的，因为臭氧发生器本身对人体健康就是有害的，即使其只生成非常低浓度的臭氧（据称"安全"）也是有害的，因此臭氧净化技术已经被逐步淘汰；

四、光触媒净化技术
通过最新的纳米材料结合特定材质的滤网，能在短时间内迅速杀灭空气中的病毒和细菌，并且去除异味，但此项技术的成本相当高昂，目前多被用在大型的中央空调系统中，主要用来消灭病毒，对空气中颗粒物的净化能力相对一般。
